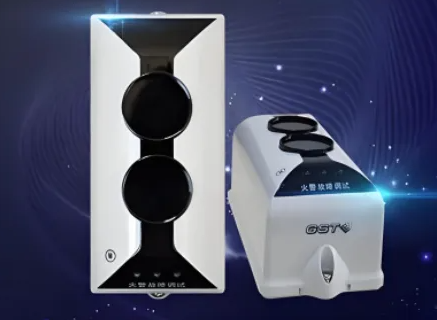

线型光束感烟探测器详解

一、分类体系‌

光源类型分类‌

激光光束型‌：激光光源，探测距离≤100m，精度高、抗干扰强

红外光束型‌：红外光源，分对射型（独立收发端）与反射型（带反光板），成本低、功耗小

结构型式分类‌

对射型：独立发射器与接收器，最大间距100m

反射式‌：单侧设备+反光板，间距5-100m，布线简化

二、工作原理‌

基于‌烟减光法‌原理：

发射器发出平行光束（红外/激光），接收器监测光强

烟雾粒子使光束衰减，接收光强下降至阈值（通常30%-60%）时触发报警

反射式通过反光板折返光束，无电气连接线

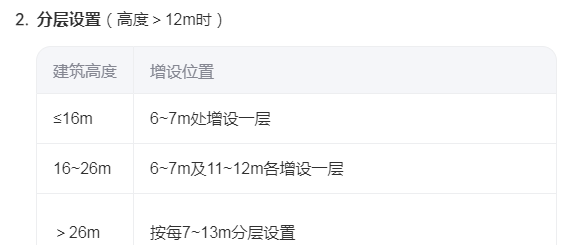

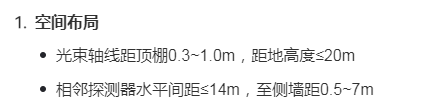

三、设置技术要求‌

四、安装规范‌

线型光束感烟火灾探测器的安装应符合下列规定：

    1 探测器光束轴线至顶棚的垂直距离宜为0.3m～1.0m，高度大于12m的空间场所增设的探测器的安装高度应符合设计文件和现行国家标准《火灾自动报警系统设计规范》GB 50116 的规定；

    2 发射器和接器（反射式探测器的探测器和反射板）之间的距离不宜超过100m；

    3 相邻两组探测器光束轴线的水平距离不应大于14m，探测器光束轴线至侧墙水平距离不应大于7m，且不应小于0.5m；

    4 发射器和接收器（反射式探测器的探测器和反射板）应安装在固定结构上，且应安装牢固，确需安装在钢架等容易发生位移形变的结构上时，结构的位移不应影响探测器的正常运行；

    5 发射器和接收器（反射式探测器的探测器和反射板）之间的光路上应无遮挡物；

    6 应保证接收器（反射式探测器的探测器）避开日光和人工光源直接照射。

五、功能调试流程‌

应对线型光束感烟火灾探测器的火灾报警功能、复位功能进行检查并记录，探测器的火灾报警功能、复位功能应符合下列规定：

    1 应调整探测器的光路调节装置，使探测器处于正常监视状态；

    2 应采用减光率为0.9dB的减光片或等效设备遮挡光路，探测器不应发出火灾报警信号；

    3 应采用产品生产企业设定的减光率为1.0dB~10.0dB的减光片或等效设备遮挡光路，探测器的火警确认灯应点亮并保持，火灾报警控制器的火灾报警和信息显示动能应符合本标准第4.1.2条的规定；

    4 应采用减光率为11.5dB的减光片或等效设备遮挡光路，探测器的火警或故障确认灯应点亮，火灾报警控制器的火灾报警、故障报警和信息显示功能应符合本标准第4.1.2条的规定；

    5 选择反射式探测器时，应在探测器正前方0.5m处按本标准第4.3.6条第2款~第4款的规定对探测器的火灾报警功能进行检查；

    6 应撤除减光片或等效设备，手动操作控制器的复位键后，控制器应处于正常监视状态，探测器的火警确认灯应熄灭。

六、维护保养规程‌

全功能测试，年度，含报警响应、故障自检、通信测试

环境适应性，极端天气后，检查雾雨雪后的误报率及灵敏度偏移

七、故障类型与原因分析

八、诊断与处理流程

‌光路检查‌

·使用激光定位仪确认光束轴线无遮挡物（0.5m内无永久障碍物）

反射式探测器需测试反光板全路径反射效率

‌光学性能测试‌

·‌报警测试‌：用减光片模拟烟雾（1.0dB不报警，11.5dB应报火警或故障）

‌故障模拟‌：遮挡50%光路应触发故障信号（非火警）

‌电气检测‌

·测量工作电压（标准范围19-28VDC）

·检查终端电阻（如西门子FDL241需接EOL22终端元件）
