海湾火灾报警控制器接线图示路

系统主要由海湾消防设备：报警控制器、感烟探测器、感温探测器、手动报警按钮、声光警报器组成。

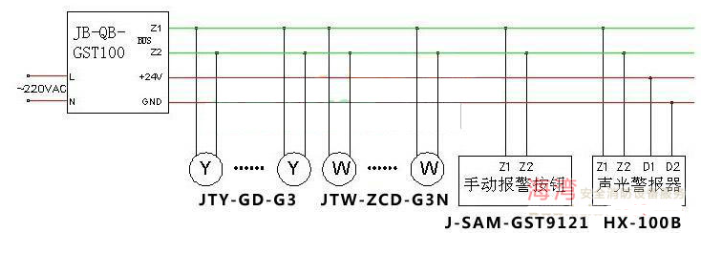

火灾报警控制器接线图中接线与布线要求如图所示：

接线说明：

探测器接信号二总线，接底座任意一对对角。

布线要求

电源线：

导线类型：铜芯聚氯乙烯绝缘阻燃电线BV-2*2.5，平面线芯截面积≥2.5mm2;竖井线芯截面积≥4.0mm2

信号线：

导线类型：多股铜芯绝缘双绞型双色阻燃软导线RVS-2*1.0平面线芯截面积≥1.0mm2;竖井线芯截面积≥2.5mm2

以上为笔者对火灾报警控制器接线图海湾品牌的简单介绍，仅供参考。
